Nugeležinimo filtras WATEX FA800x3

Gamintojas: WATEX
Prekės kodas: FA0800X3
Šāda kombinācija neeksistē

VANDENS KOKYBĖS PROBLEMA

Geležis ir manganas dažnai sukelia didelių problemų hidrauliniuose įrenginiuose. Vamzdžiuose kaupiantis nuosėdoms, mažėja vandens tiekimo ir šildymo sistemų energinis efektyvumas arba jos visiškai užsikemša. Vanduo su padidintu geležies ir mangano kiekiu geriamojo vandens tiekimo sistemose daro jį nemalonu gyventojams, nes vanduo yra metalo skonio, labiau susidėvi buitinė technika, rūdžių geležies spalva nusėda ant skalbinių ir santechnikos. Nacionalinis geležies ir mangano koncentracijos standartas centralizuoto vandens tiekimo sistemose yra 0,1 mg/l geležies ir 0,05 mg/l mangano.

SPRENDIMAS

Geriausias šios problemos sprendimas – oksidacija oru, kurią atlieka WATEX FA mašinų modeliai. WATEX FA serijos filtrai skirti vandens valymui nuo drumstumo, ištirpusios ir oksiduotos geležies, mangano, kvapo ir amonio kaimuose, miestuose ir gamybos įmonėse. Jis daugiausia naudojamas požeminio vandens arba centralizuoto vandens tiekimo sistemose.

VEIKIMO PRINCIPAS

WATEX FA filtrų veikimo principas pagrįstas aeracija ir filtravimu. Aeruojant žaliavą, geležis, manganas ir mechaninės priemaišos sudaro mažas nuosėdas, kurias galima filtruoti. Suspenduotos medžiagos filtruojamos per filtro medžiagą, supiltą į filtrą. Filtrai reguliariai išplaunami po tam tikro intervalo, priklausomai nuo užterštumo ir vandens suvartojimo. Po skalavimo filtrai vėl paruošti vandens valymui. Mašina pilnai surinkta gamykloje. Belieka prie objekto prijungti vandenį, kanalizaciją, elektrą ir paleisti įrenginį eksploatuoti.

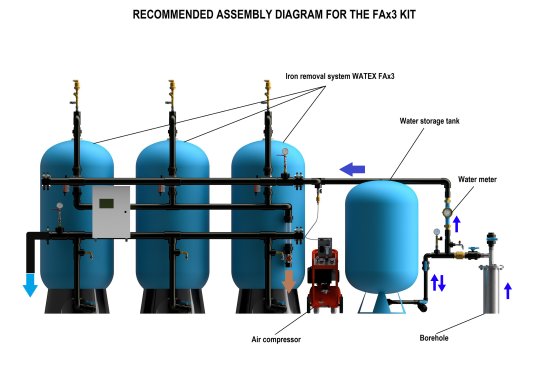

FILTRŲ PRIJUNGIMAS

Sistemoje sumontuoti du elektriniai trijų krypčių vožtuvai, todėl sistemos valdymas yra paprastas ir pigus. Vamzdynų sistema pagaminta iš PVC vamzdžių ir jungiamųjų detalių. Filtrus galima plauti tiek rankiniu būdu, tiek automatiškai.

SLĖGINIAI BAKERYS

Filtrų slėginiai indai pagaminti iš stiklo pluošto su vidine PE danga, kurios slėgio klasė PN10.

FILTRO MEDŽIAGA

Vandens valymui naudojama Aqua Mandix filtravimo medžiaga ir kvarcinis smėlis su skirtingų grūdelių dydžiais (0,4x0,8 mm, 0,7x1,25 mm, 1x3 mm, 3x5 mm). Porėta Aqua Mandix struktūra sukuria didelį aktyvų paviršių ir užtikrina efektyvią filtruojamų medžiagų adsorbciją ir kaupimąsi. Palyginti su kitomis filtravimo medžiagomis, Aqua Mandix yra lengvas, todėl jį lengviau nuplauti ir sunaudoja mažiau skalavimo vandens.

VALDYMO ĮRENGIMAS

Filtrai aprūpinti automatiniu veikimo valdymo bloku su LCD ekranu, kuriame galima nustatyti filtro skalavimo parametrus – dienas, laiką, apsaugą nuo pašalinių asmenų prieigos. Sistema suderinama su SCADA. Galima prijungti GSM pranešimų sistemą, filtrų skalavimą pagal suvartoto vandens kiekį, filtravimo medžiagos atlaisvinimą oro pūstuvu ar kompresoriumi.

ORO TIEKIMAS

Vandens aeracijai sistemoje būtina sumontuoti be alyvos oro kompresorių oro tiekimui. Sistema gali būti komplektuojama su bet kurio gamintojo kompresoriumi be alyvos. Sistemoje yra įmontuotas oro valdymo ir reguliavimo blokas. Oro padavimą valdo sistemoje įmontuotas srauto jungiklis, kuris signalizuoja, kad elektromagnetinis vožtuvas atsidarytų, kai tekėtų vanduo. Prieš filtrus į vandenį įleidžiamas oras.

SISTEMOS PRIEŽIŪRA

Filtrai duos geros kokybės vandenį, jei aptarnaujantis personalas stebės oro tiekimą, filtrų išleidimą ir teisingą praplovimo procesą. Technologiniame vandens nugeležinimo procese nenaudojami specialūs reagentai, kuriuos eksploatacijos metu reikėtų papildyti.

Rodyti visą aprašymą

Techniniai įrangos parametrai

Matavimo vienetas

Modelis

FA 500x3

FA 600x3

FA 800x3

FA 900x3

FA 1000x3

Srauto greitis * Qnom

m3/val

5.3

7.0

10.9

15.6

19.6

Srauto greitis ** Qmax

m3/val

7.9

10.5

16.3

23.4

29.4

Bendras vandens kiekis kiekvienam atbuliniam plovimui ***

m3

0.88

1.17

1.81

2.60

3.27

Minimalus strauto greitis skalavimui

m3/val

6.6

8.8

13.6

19.5

24.5

Bako dydis (skersmuo)

colių

21

24

30

36

40

m

0.53

0.61

0.76

0.91

1.02

Bako tūris

litrai

300

450

680

1000

1400

Bendras filtravimo terpės kiekis

litrai

200

300

453

667

933

Įrangos matmenys













Ilgis

m

2.04

2.25

2.70

3.18

3.50

Plotis

m

0.83

0.91

1.06

1.21

1.31

Aukštis

m

2.40

Filtracija



Geležis, Manganas, Drumstumas, Kvapas, Spalva

Talpyklos medžiaga



FRP (stiklo pluoštu sustiprintas plastikas)

Filtravimo medžiaga



Aqua Mandix, Quartz smėlis 0.7x1.2mm, 3x5 mm

Ryšys. in /out/ kanalizacija

mm

D75

Vamzdžių medžiaga



PVC

Vožtuvo tipas ir pavara



Trijų krypčių vožtuvai BELIMO

Darbinis slėgis

barai

2-6

Elektros jungtis



220V, 50Hz, 1 fazė

Elektros suvartojimas

W

3 W


* Filtravimo greitis 8 m/val

** Filtravimo greitis 12 m/val

*** Atbulinis plovimas 8 min
