Nugeležinimo filtras WATEX FA600x2

Gamintojas: WATEX
Prekės kodas: FA0600X2
Šāda kombinācija neeksistē

WATEX FA600x2



VANDENS KOKYBĖS PROBLEMA

Geležis ir manganas dažnai sukelia pagrindinę vandentiekio problemą. Kai vanduo liečiasi su oru, jis keičia spalvą, padidėja drumstumas ir atsiranda nuosėdų. Vanduo turi metalo skonį. Vandentiekio vamzdžiai užsikimšę, o vartotojo sanitarija tampa nešvari. Siūloma geležies koncentracija turėtų būti 0,1 mg/l, o mangano - 0,05 mg/l.

SPRENDIMAS

Geriausias šios problemos sprendimas yra oksidacija ir smėlio filtravimas. WATEX FA serijos filtrai yra skirti išvalyti vandenį nuo drumstumo, spalvingumo, geležies, mangano ir kvapo, skirto kaimams, miestams ir pramonės įmonėms. Dažniausiai jis naudojamas požeminiam vandeniui valyti ir centralizuotoms vandens tiekimo sistemoms.

VEIKLOS PRINCIPAS

FA filtro veikimo principas grindžiamas vėdinimu ir filtravimu. Gazavus vandenį, geležis, manganas ir mechaninės priemaišos sudaro nuosėdas, kurias galima filtruoti. Susijusios kietosios medžiagos filtruojamos per filtravimo terpę, kuri buvo išpilta į filtrą. Filtrai, priklausomai nuo taršos lygio ir vandens suvartojimo, turi būti reguliariai plaunami. Po skalavimo filtrai regeneruojami ir gali išvalyti vandenį. Įrangą sudaro filtras ir kompresorius. Įranga yra visiškai surinkta gamykloje ir turi būti prijungta tik prie vandens, nuotekų sistemos, elektros ir ji veiks.

Rodyti visą aprašymą

Techniniai įrangos parametrai

Matavimo vienetas

Modelis

FA  500x2

FA  600x2

FA  800x2

FA  900x2

FA  1000x2

Srauto greitis * Qnom

m3/val

3.6

4.7

7.3

10.5

14.3

Srauto greitis ** Qmax

m3/val

5.4

7.0

10.9

15.8

21.4

Vandens kiekis regeneracijai ***

m3

0.74

0.97

1.52

2.19

2.98

Minimum flow rate for rinsing

m3/val

5.6

7.3

11.4

16.4

22.3

Talpyklos dydis (skersmuo)

colių

21

24

30

36

40

m

0.53

0.61

0.76

0.91

1.02

Konteinerio tūris

litrai

316

415

640

850

1100

Filtravimo medžiagos kiekis

litrai

200

281

416

562

720

Matmenys













Ilgis

m

1.36

1.56

1.96

2.16

2.36

Plotis

m

0.84

0.94

1.14

1.24

1.34

Ryšys. Įėjimas / išėjimas / kanalizacija



D40 / DN32

D50 / DN40

D63 / DN50

D63 / DN50

D75 / DN65

Aukštis

m

2.40

Filtravimas



Geležis, manganas, drumstumas, kvapas, spalva

Konteinerio medžiaga



FRP (stiklo pluoštas)

Filtravimo medžiaga



Aqua Mandix, kvarcinis smėlis 0.7x1.2mm, 3x5 mm

Filtro vamzdžiai



PVC

Vožtuvo tipas ir pavara



Trijų krypčių vožtuvai BELIMO

Darbinis slėgis

barai

2-6

Elektros jungtis



220V, 50Hz, 1 fazė

Elektros suvartojimas

W

3 W


* Filtravimo greitis 8 m/val

** Filtravimo greitis 12 m/val

*** Atbulinis plovimas 8 min

SURINKIMO Sujungimai

Sistemoje yra du elektriniai trijų krypčių vožtuvai, todėl sistema paprasta ir nebrangi. Vamzdžių sistema pagaminta iš PVC vamzdžių ir jungiamųjų detalių (taip pat yra nerūdijančio plieno surinkimo jungčių). Filtrus galima skalauti tiek automatiniu, tiek rankiniu režimu.

SLĖGIO BAKAS

Slėgio filtravimo talpyklos pagamintos iš stiklo pluošto su vidine PE danga, kuri gali išlaikyti slėgį iki PN10.

FILTRAVIMO MEDIA

Vandens valymo filtravimo terpėms naudojama „Aqua Mandix“ ir kvarcinis smėlis su skirtingu grūdelių dydžiu (0,4x0,8 mm, 0,7x1,25 mm, 1x3 mm, 3x5 mm). Akytoji „Aqua Mandix“ struktūra suteikia didelį aktyvų paviršių ir užtikrina veiksmingą adsorbciją bei nuosėdų kaupimąsi. „Aqua Mandix“, palyginti su kitomis filtravimo medžiagomis, yra lengvas ir sunaudoja mažiau skalavimo vandens.

VALDYMO vožtuvas

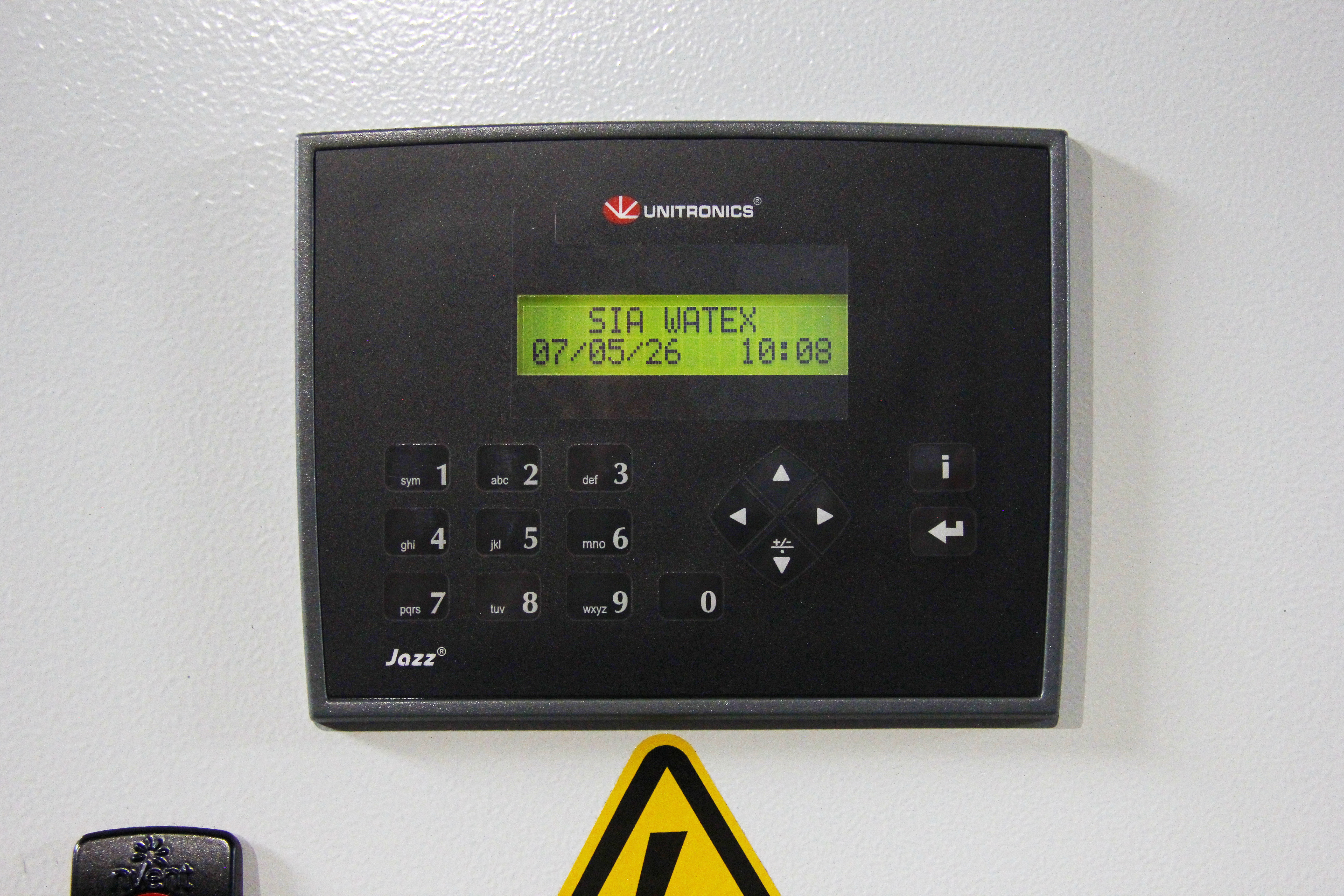

Filtrai turi automatinį valdymo vožtuvą su LCD ekranu, kuriuo galima keisti filtro parametrus, pvz., Datą, laiką, apsaugą nuo pašalinių asmenų prieigos. Sistema suderinama su SCADA ir GSM pranešimų sistema, filtro skalavimas po sunaudoto vandens kiekio, filtravimo terpę atpalaiduojantis pūstuvas arba kompresorius.

ORO TIEKIMAS

Vandens aeravimui turi būti sumontuotas oro kompresorius be alyvos. Sistema gali būti komplektuojama su bet kokio gamintojo kompresoriais be alyvos. Sistema turi įmontuotą oro valdymo vožtuvą. Oro valdymo sistemoje yra įmontuotas srauto jungiklis, kuris duoda signalą elektromagnetiniam vožtuvui atsidaryti, kai vanduo teka. Prieš filtrus oras įpurškiamas į vandenį.

SISTEMOS PRIEŽIŪRA

Filtrai bus aprūpinti geros kokybės vandeniu, jei aptarnaujantis personalas užtikrins tinkamą oro tiekimą ir nereikalingą oro pašalinimą bei reguliarius skalavimo procesus. Vandens valymo sistemai nereikia specialių cheminių priedų, kuriuos reikia papildyti.
