APIBŪDINIMAS:
VANDENS KOKYBĖS PROBLEMA

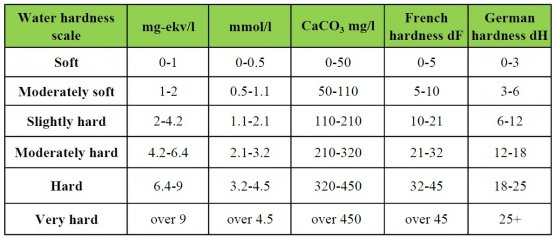

Vandens kietumas yra natūralių vandens savybių, susijusių su kalcio ir magnio druskų koncentracija, visuma. Nors kietas vanduo nekenkia žmonių sveikatai, jis gali kelti rimtą grėsmę įvairiems prietaisams, tokiems kaip skalbimo mašinos, boileriai, indaplovės ir vamzdžiai, dėl to vamzdynuose ir ypač ant kaitinimo elementų susidaro kritulių. Naudojant tokį vandenį skalbiniams reikia daugiau skalbimo priemonių. Vandens kietumas sumažins sanitarinės įrangos kokybę ir padidins energijos sąnaudas.
SPRENDIMAS
Namų ūkiams siūlomas sprendimas yra vandens minkštinimas naudojant WATEX CMS serijos jonų mainų dervos filtrą (mažėja nuovirų, kurias regeneruoja druska (NaCl), kiekis). Vandens minkštinimo įranga efektyviai taip pat pašalina geležį, manganą ir amonį.
FILTRŲ VEIKIMAS

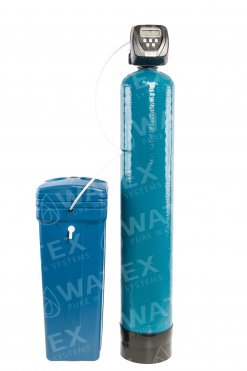

Valymo proceso metu naudojamas reagentas (NaCl arba druskos tabletės), kuris taikomas filtravimo medžiagai (dervai) regeneruoti. Šia įranga praskalautus vandenis galima išvesti į biologinius NAI (nuotekų valymo įrenginius). „WATEX CMS“ serijos rinkinys susideda iš filtro kolonos, valdymo bloko ir druskos talpyklos. Filtro kolonoje yra jonų mainų derva (katjonitas), kuri sumažina kietumą ir filtruoja geležį. Valdymo blokas automatiškai skalauja įrangą. Druskos talpykla užpildyta dervai regeneruoti skirtu reagentu (NaCl, druskos tabletėmis). Priklausomai nuo dervos kiekio ir vandens kokybės įrangai nustatytas valomo vandens kiekis.
FILTRŲ VALDYMAS
WATEX CMS serijos įranga aprūpinta valdymo bloku Clack WSCI1'' ir srauto matuokliu, kuris skalauja filtrą pagal sunaudoto vandens kiekį. Dėka srauto matuoklio, skalavimas vykdomas pagal nustatytą vandens kiekį. Srauto matuoklis leidžia sutaupyti skalavimo vandenį ir druską. Įrangą galima aprūpinti aplenkiamąja linija, kuri leidžia greitai atjungti įrangą ir atlikti jos profilaktinę priežiūrą. Visa informacija lieka valdymo bloke net esant elektros tiekimo sutrikimams. Įranga turi daug parametrų, kurie reguliuojami pagal Jūsų poreikius, pavyzdžiu, skalavimo laiką, dažnumą, reagento sunaudojimą ir t.t.Vandens kietumą galima keisti naudojant tam tikrą valdymo vožtuvo korpusą (papildomas komponentas). Įranga atlieka ir geležies šalinimo funkciją, tačiau ištirpusios geležies koncentracija negali viršyti 2,5-3,0 mg/l.
Equipment technical parameters |
Unit |
Model |
||||
CMS 8 |
CMS 9 |
CMS 10 |
CMS 12 |
CMS 13 |
||
Flow rate* Qnom |
m3/h |
0.4 |
0.6 |
1 |
1.4 |
1.8 |
Flow rate** Qmax |
m3/h |
0.6 |
1 |
1.6 |
2.2 |
2.8 |
Maximum flow rate |
m3/h |
3 |
3 |
3 |
3 |
3 |
One filter tank capacity between regenerations |
liters |
2300 |
3800 |
6000 |
8300 |
10600 |
Incoming water quality for calculation |
Iron – 0,2mg/l; Water hardness – 6,0 mg-ekv/l |
|||||
Amount of water for 1 regeneration*** |
liters |
70 |
100 |
150 |
200 |
250 |
Salt consumption for 1 regeneration |
kg |
2.3 |
3.8 |
6 |
8.3 |
10.5 |
Minimum flow rate for rinsing |
m3/h |
0.26 |
0.33 |
0.41 |
0.58 |
0.68 |
Pressure tank size (diameter) |
inches |
8 |
9 |
10 |
12 |
13 |
m |
0.2 |
0.24 |
0.25 |
0.3 |
0.33 |
|
Pressure tank volume |
liters |
25 |
32 |
64 |
85 |
110 |
Filtering material volume liters |
liters |
15 |
25 |
40 |
55 |
70 |
Equipment dimensions |
|
|||||
Lenght (L) |
m |
0.53 |
0.56 |
0.59 |
0.64 |
0.84 |
Width (W) |
m |
0.2 |
0.24 |
0.25 |
0.3 |
0.33 |
Height (H) |
m |
1.08 |
1.41 |
1.57 |
1.52 |
1.57 |
Connection incoming/outgoing/drain |
inches |
1”/1”/1” |
1”/1”/1” |
1”/1”/1” |
1”/1”/1” |
1”/1”/1” |
Clack control valve |
|
CI 1” |
CI 1” |
CI 1” |
CI 1” |
CI 1” |
Water treatment possibilities |
|
Water hardness, iron, ammonium, turbidity |
||||
Pressure tank material |
|
FRP (Fiberglass Reinforced Plastic) |
||||
Filtering material |
|
Ion exchange resins Resinex KW-8, quartz sand 1x3 mm, 3x5 mm |
||||
Working pressure |
bar |
2-6 |
||||
Electric connection |
|
220V, 50Hz, 1 phase |
||||
Electric consumption |
W |
3 W |
* Filtration speed 25 BV/h
** Filtration speed 40 BV/h
*** Volume can multiply if incoming water quality changes
EQUIPMENT MAINTENANCE

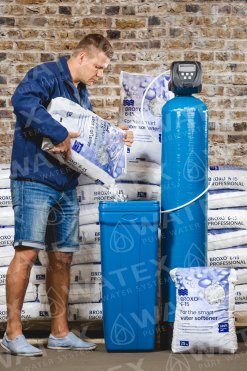

Although the equipment uses salt tablets for regeneration it is safe to use filtered water for drinking and other human needs. It is necessary to provide electricity connection power (one socket), sewerage drainage and incoming / outgoing water supply with minimum pressure of 2.5 bar.
