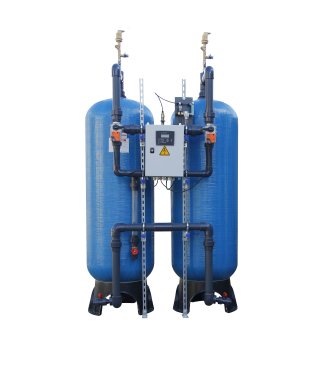

WATEX FA500x2
VANDENS KOKYBĖS PROBLEMA

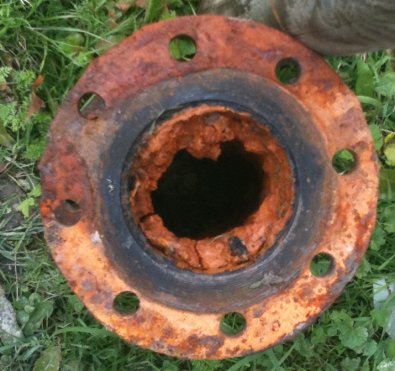

Geležis ir manganas dažnai sukelia pagrindinę vandentiekio problemą. Kai vanduo liečiasi su oru, jis keičia spalvą, padidėja drumstumas ir atsiranda nuosėdų. Vanduo turi metalo skonį. Vandentiekio vamzdžiai užsikimšę, o vartotojo sanitarija tampa nešvari. Siūloma geležies koncentracija turėtų būti 0,1 mg/l, o mangano - 0,05 mg/l.
SPRENDIMAS
Geriausias šios problemos sprendimas yra oksidacija ir smėlio filtravimas. WATEX FA serijos filtrai yra skirti išvalyti vandenį nuo drumstumo, spalvingumo, geležies, mangano ir kvapo, skirto kaimams, miestams ir pramonės įmonėms. Dažniausiai jis naudojamas požeminiam vandeniui valyti ir centralizuotoms vandens tiekimo sistemoms.
VEIKLOS PRINCIPAS
FA filtro veikimo principas grindžiamas vėdinimu ir filtravimu. Gazavus vandenį, geležis, manganas ir mechaninės priemaišos sudaro nuosėdas, kurias galima filtruoti. Susijusios kietosios medžiagos filtruojamos per filtravimo terpę, kuri buvo išpilta į filtrą. Filtrai, priklausomai nuo taršos lygio ir vandens suvartojimo, turi būti reguliariai plaunami. Po skalavimo filtrai regeneruojami ir gali išvalyti vandenį. Įrangą sudaro filtras ir kompresorius. Įranga yra visiškai surinkta gamykloje ir turi būti prijungta tik prie vandens, nuotekų sistemos, elektros ir ji veiks.
Rodyti visą aprašymą|
Techniniai įrangos parametrai |
Matavimo vienetas |
Modelis |
||||
|
FA 500x2 |
FA 600x2 |
FA 800x2 |
FA 900x2 |
FA 1000x2 |
||
|
Srauto greitis * Qnom |
m3/val |
3.6 |
4.7 |
7.3 |
10.5 |
14.3 |
|
Srauto greitis ** Qmax |
m3/val |
5.4 |
7.0 |
10.9 |
15.8 |
21.4 |
|
Vandens kiekis regeneracijai *** |
m3 |
0.74 |
0.97 |
1.52 |
2.19 |
2.98 |
|
Minimum flow rate for rinsing |
m3/val |
5.6 |
7.3 |
11.4 |
16.4 |
22.3 |
|
Talpyklos dydis (skersmuo) |
colių |
21 |
24 |
30 |
36 |
40 |
|
m |
0.53 |
0.61 |
0.76 |
0.91 |
1.02 |
|
|
Konteinerio tūris |
litrai |
316 |
415 |
640 |
850 |
1100 |
|
Filtravimo medžiagos kiekis |
litrai |
200 |
281 |
416 |
562 |
720 |
|

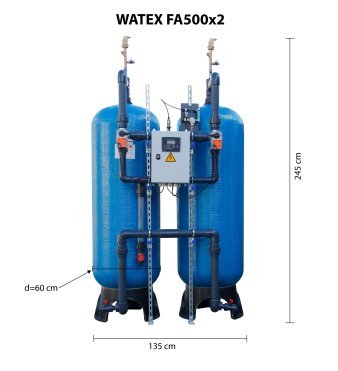

Matmenys |
|
|
|
|
|
|
|
Ilgis |
m |
1.36 |
1.56 |
1.96 |
2.16 |
2.36 |
|
Plotis |
m |
0.84 |
0.94 |
1.14 |
1.24 |
1.34 |
|
Ryšys. Įėjimas / išėjimas / kanalizacija |
|
D40 / DN32 |
D50 / DN40 |
D63 / DN50 |
D63 / DN50 |
D75 / DN65 |
|
Aukštis |
m |
2.40 |
||||
|
Filtravimas |
|
Geležis, manganas, drumstumas, kvapas, spalva |
||||
|
Konteinerio medžiaga |
|
FRP (stiklo pluoštas) |
||||
|
Filtravimo medžiaga |
|
Aqua Mandix, kvarcinis smėlis 0.7x1.2mm, 3x5 mm |
||||
|
Filtro vamzdžiai |
|
PVC |
||||
|
Vožtuvo tipas ir pavara |
|
Trijų krypčių vožtuvai BELIMO |
||||
|
Darbinis slėgis |
barai |
2-6 |
||||
|
Elektros jungtis |
|
220V, 50Hz, 1 fazė |
||||
|
Elektros suvartojimas |
W |
3 W |
||||
* Filtravimo greitis 8 m/val
** Filtravimo greitis 12 m/val
*** Atbulinis plovimas 8 min
SURINKIMO Sujungimai
Sistemoje yra du elektriniai trijų krypčių vožtuvai, todėl sistema paprasta ir nebrangi. Vamzdžių sistema pagaminta iš PVC vamzdžių ir jungiamųjų detalių (taip pat yra nerūdijančio plieno surinkimo jungčių). Filtrus galima skalauti tiek automatiniu, tiek rankiniu režimu.
SLĖGIO BAKAS
Slėgio filtravimo talpyklos pagamintos iš stiklo pluošto su vidine PE danga, kuri gali išlaikyti slėgį iki PN10.
FILTRAVIMO MEDIA
Vandens valymo filtravimo terpėms naudojama „Aqua Mandix“ ir kvarcinis smėlis su skirtingu grūdelių dydžiu (0,4x0,8 mm, 0,7x1,25 mm, 1x3 mm, 3x5 mm). Akytoji „Aqua Mandix“ struktūra suteikia didelį aktyvų paviršių ir užtikrina veiksmingą adsorbciją bei nuosėdų kaupimąsi. „Aqua Mandix“, palyginti su kitomis filtravimo medžiagomis, yra lengvas ir sunaudoja mažiau skalavimo vandens.
VALDYMO vožtuvas

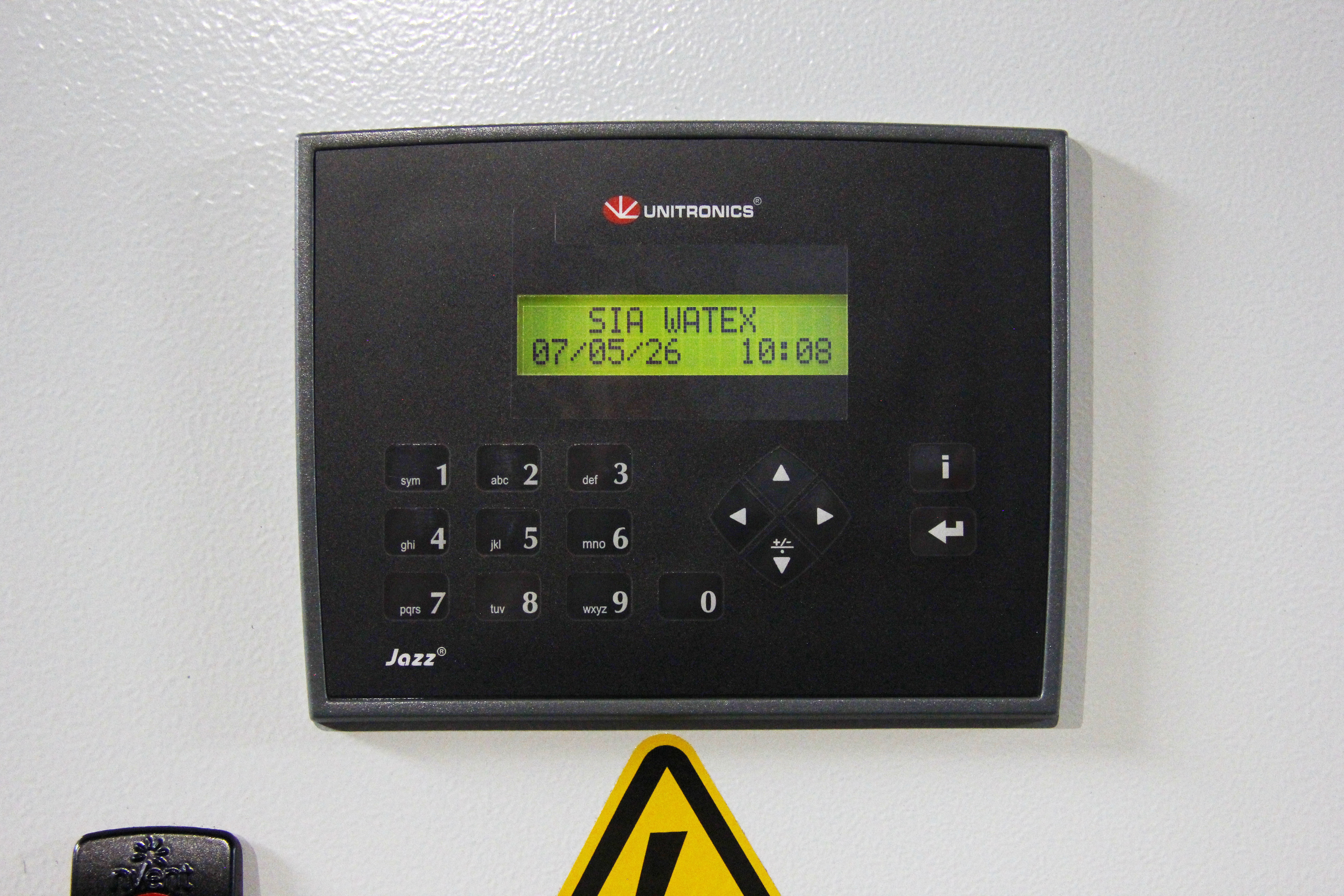

Filtrai turi automatinį valdymo vožtuvą su LCD ekranu, kuriuo galima keisti filtro parametrus, pvz., Datą, laiką, apsaugą nuo pašalinių asmenų prieigos. Sistema suderinama su SCADA ir GSM pranešimų sistema, filtro skalavimas po sunaudoto vandens kiekio, filtravimo terpę atpalaiduojantis pūstuvas arba kompresorius.
ORO TIEKIMAS
Vandens aeravimui turi būti sumontuotas oro kompresorius be alyvos. Sistema gali būti komplektuojama su bet kokio gamintojo kompresoriais be alyvos. Sistema turi įmontuotą oro valdymo vožtuvą. Oro valdymo sistemoje yra įmontuotas srauto jungiklis, kuris duoda signalą elektromagnetiniam vožtuvui atsidaryti, kai vanduo teka. Prieš filtrus oras įpurškiamas į vandenį.
SISTEMOS PRIEŽIŪRA
Filtrai bus aprūpinti geros kokybės vandeniu, jei aptarnaujantis personalas užtikrins tinkamą oro tiekimą ir nereikalingą oro pašalinimą bei reguliarius skalavimo procesus. Vandens valymo sistemai nereikia specialių cheminių priedų, kuriuos reikia papildyti.
